世界初の計測グレードの精度を実現し、新しいフォトグラメトリ計測キット（PMK）とRevopoint MIRACO Plus 3Dスキャナーのコンボをご紹介します。この強力な組み合わせは、個人や小規模ビジネスが自動車、航空機、船舶部品、大型機械などの大きな物体を計測グレードの精度でキャプチャする際のコスト障壁を打破しています。
計測グレードの精度
MIRACO Plusと組み合わせることで、PMKは最大0.02 mm + 0.05 mm/mのフォトグラムメトリック長さ測定精度を提供します。これは基本的な精度で、常に一定ですが、距離が1メートルごとに比例して増える追加の誤差も含まれています。
例えば、測定距離が2メートルの場合、総誤差は0.02 mm + 0.05 mm × 2 m = 0.12 mmとなります。これにより、製造、プロトタイピング、リバースエンジニアリングの用途において、精度が許容範囲内に保たれます。
ダイナミックデュオ
MIRACO Plus
MIRACO Plusは、小型から大型の物体を独立してスキャンできる機能を持ち、MIRACOのreddot賞受賞の理由をそのまま引き継いでいます。さらに、精度が20%向上し（最大0.04 mm）、スキャン速度も33%速くなりました（最大20 fps）。新しく搭載された赤外線光学ズーム（1.5倍および2倍）により、細かい部分もよりはっきりとキャプチャできるようになっています。そしてもちろん、新しいフォトグラメトリ計測モードも追加されています。
フォトグラメトリ計測キット（PMK）

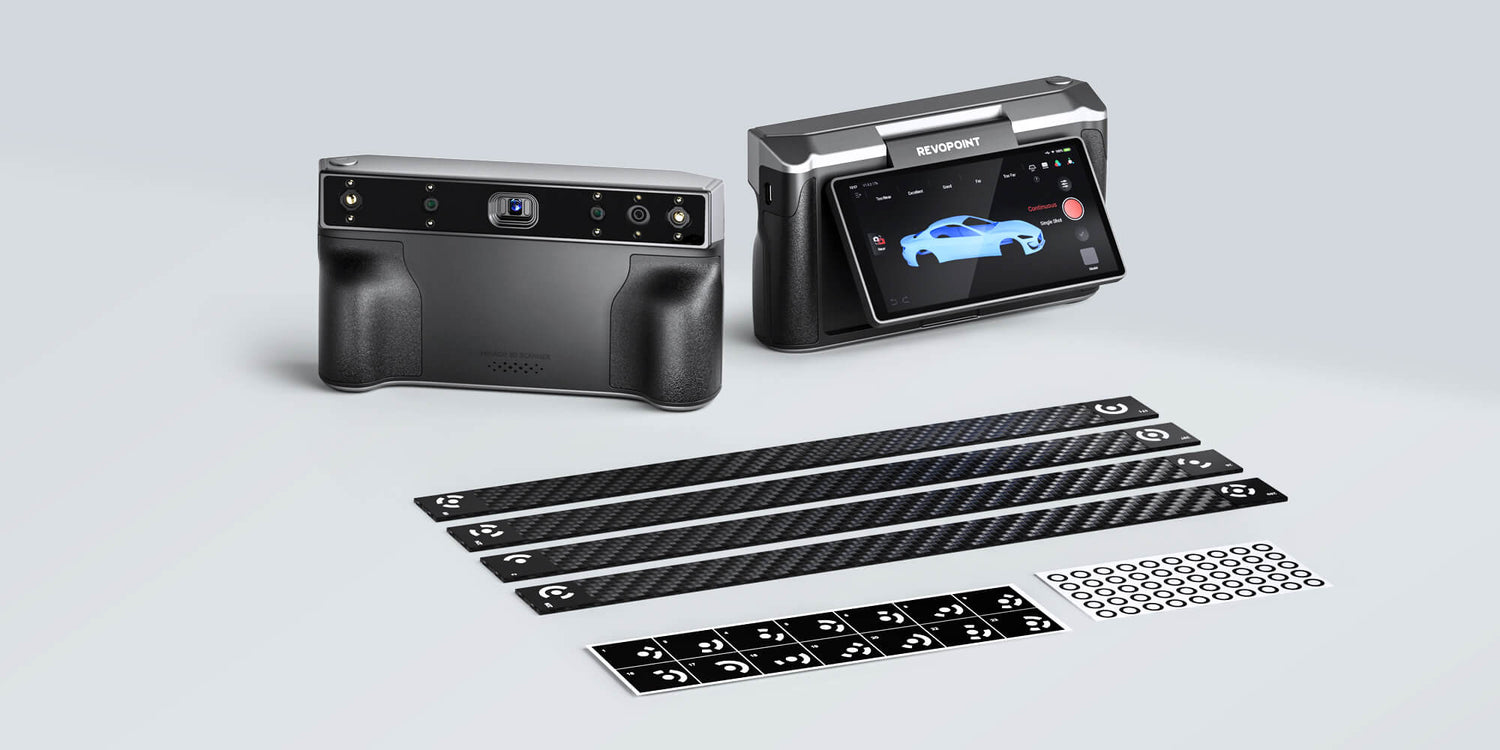

PMKは、ユーザーが自動車や船舶部品、機械などの大型物体を計測グレードの精度でキャプチャできるようにします。このキットには、大型物体をキャプチャするために必要なすべてが揃っています。サイズ精度を保証する4本の高精度磁着スケールバー、基準点を提供する2セットのコーデッドターゲット（磁着×208、粘着×208）、そして大型表面をしっかりカバーするためのマーカーが含まれています。さらに、すべてが耐久性のあるポータブルアルミニウム合金製キャリーケースに収納されているので、作業現場への持ち運びも簡単です。
どのように連携するか
スケールバー、コーデッドターゲット、マーカーを表面上または周囲に配置し、その後、MIRACO Plusの48万画素RGBカメラを使用して、さまざまな角度や方向から多数の画像をキャプチャします。これらの画像は、全域座標プロセス中に分析され、点群スキャンをガイドするフレームワークが作成されます。
なぜこれは画期的なのか？
通常、このような計測グレードの精度を得るには、20,000ドル以上の高額な装置が必要です。しかし、MIRACO Plusとフォトグラメトリ計測キットは、驚くほど手頃な価格で2,000ドル未満で手に入れることができ、個人や小規模ビジネスでも利用しやすくなっています。
さらに、すべてのプロセスはMIRACO Plus 3Dスキャナー内で行うことができ、その強力なハードウェアを使用してスキャンをキャプチャ、処理、編集することができます。これにより、PCに転送することなく、最大限のキャプチャの便利さを実現します。
PMKでできること
精密製造
正確なデータを用いてエラーのリスクを減らし、製品の品質を向上させることで、製造された部品が仕様を満たすことを保証します。
品質管理強化
迅速な偏差検出と修正設計仕様からの偏差を迅速に検出・修正し、欠陥を減らし、生産の一貫性を高めます。
効率的なプロトタイピング
プロトタイプを迅速に反復し、テストすることで、開発プロセスを加速します。
より良いフィットと機能
部品が完璧に合うことは、自動車から航空宇宙まで多くの用途で重要です。
改善されたリバースエンジニアリング
レガシーまたは複雑な部品の超高精度デジタルツインを作成し、リバースエンジニアリングや設計改善に役立てます。
