ブルーレーザー3Dスキャニングの仕組み

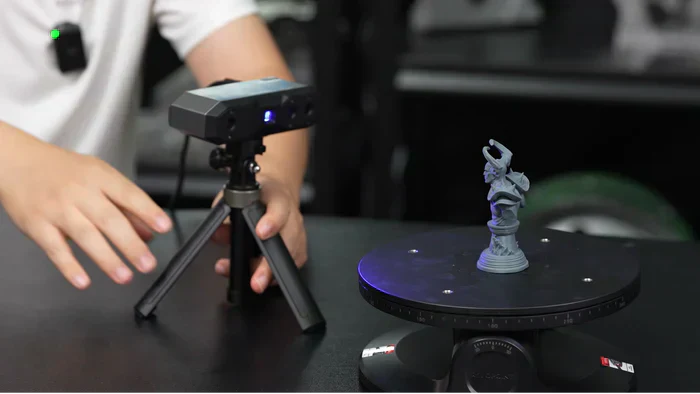

Revopoint MetroX 3Dスキャナーなどの登場により、かつては超高価だったブルーレーザースキャン技術が初めて一般消費者や中小企業にも手頃な価格で提供されるようになりました。では、ブルーレーザースキャニングとは具体的にどのような技術で、なぜ重要なのか？その科学的原理と意義を解説します。

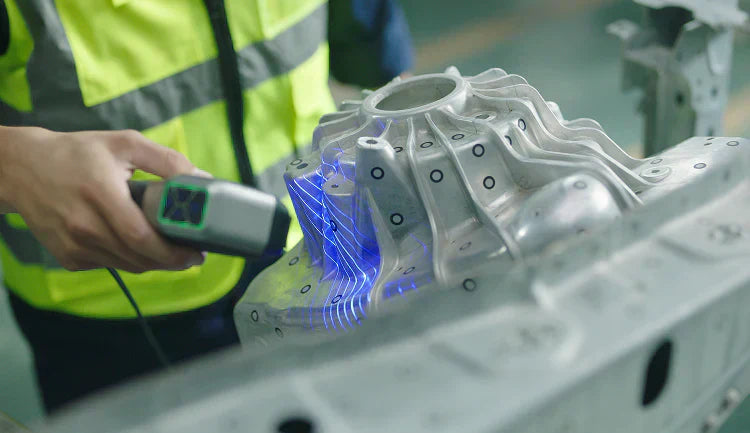

ブルーレーザースキャン技術は、対象物の表面に青色レーザービームを投影し、反射光を深度カメラで捕捉することで3Dデータを取得します。そのプロセスを段階的に説明します：

レーザー投射
スキャナーは交差または平行なブルーレーザー線を照射します。青色光は赤色や緑色レーザーよりも波長が短いため（450nm前後）、高解像度での微細形状取得が可能です。表面積の広い領域や精密なディテールのスキャンに応じて照射パターンを切り替えます。
光の反射
物体表面で反射したレーザー光を深度カメラが検出。反射量は表面の色・材質・反射率に依存します。波長が短い青色光は拡散反射が抑制され、光沢面や暗色物体でも安定した計測を実現します。
データ取得
カメラがレーザー線の変形/変位を解析し、三角測量法（triangulation）により各点の3次元座標を算出。従来の赤色レーザーに比べ、測定ノイズが最大60%低減されます。
ポイントクラウド生成
数百万～数千万点の測定点が「ポイントクラウド」を形成。平均点間隔0.05mm以下の高密度データで対象物の幾何形状をデジタル再現します。
3Dモデル構築
Revopointの専用ソフト「Revo Scan」がポイントクラウドをメッシュ化（三角形ポリゴンによる連続表面生成）。産業用途に耐える±0.03mmの精度でCAD互換データ（STL/OBJ/PLY形式）を出力します。

Revopoint MetroXに代表されるブルーレーザースキャナーが産業界で重視される理由は以下の特長にあります：

超高精度計測
繰返し精度0.01mm・絶対精度0.03mmを実現。航空機エンジン部品や医療インプラントなどμmレベルの公差管理が要求される分野で活用されます。
材料適応性
構造光方式と異なり、光沢金属・黒色樹脂・複合材でもスプレーコート不要。自動車産業におけるカーボンパネル検査などで効率化を促進します。
高速処理
1秒あたり最大14フレームの高速スキャンが可能。リアルタイムでの形状解析や生産ライン内組み込み検査に適しています。

波長多重化技術の発展により、マルチスペクトルレーザーを活用した「材料識別機能付き3Dスキャン」が次世代トレンドとして注目されています。Revopointの次期モデルでは赤外線レーザーとのハイブリッド化により、表面汚れの自動補正機能の搭載が予定されています。

このように、ブルーレーザー3Dスキャニングはものづくりのデジタル変革（DX）を支える基盤技術として、製造業から医療まで幅広い産業革新を推進しています。
