構造光3Dスキャニングの技術解説と動作原理

構造光3Dスキャナーとは？

物体の三次元形状を計測するために構造化光パターン（縞模様やグリッド）を表面に投影する装置です。物体の輪郭と相互作用して変形した光パターンをカメラで撮影し、各表面点の3D座標を算出します。

具体例で理解する
平らな壁に投影した縞模様は直線ですが、凹凸がある表面では模様が歪みます。この「光の歪み」を解析する原理が構造光技術の基礎です。

---

動作プロセスの詳細

1. 構造化光の投影
   スキャナーが縞模様/グリッドパターンを物体表面に投影

2. 画像キャプチャ
   専用カメラが表面の変形パターンを多角度から撮影（複数フレーム取得）

3. 点群データ生成
   表面の各点をX/Y/Z座標値でデジタル化（数百万～数千万ポイント）

4. メッシュ生成とテクスチャ処理
   ポイント間を三角形ポリゴンで接続 → RGB色情報をマッピング

---

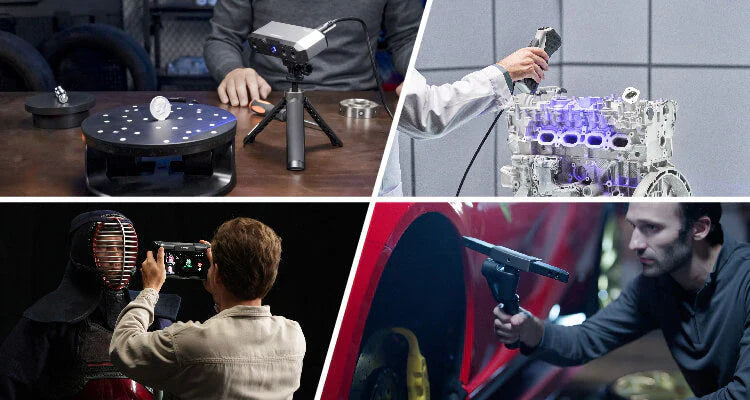

主要アプリケーション

• デジタルツイン作成
  彫刻の3Dアーカイブ化（文化財デジタル保存）

• リバースエンジニアリング
  現物部品のCADデータ化（自動車エンジン部品など）

• 品質検査（GD&T）
  設計データとの偏差マップ作成

• 生体スキャニング
  義肢・矯正器具のカスタム製作

• 3Dプリント前処理
  複雑形状のデジタル複製

---

対象サイズ別最適機種選定

サイズ区分	推奨モデル	技術仕様
微小部品（5-30cm）	Revopoint MINI2	0.01mm精度/ターンテーブル対応
中型オブジェクト（30-150cm）	POP3/INSPIRE	デュアルカメラ/自動縫合
大型構造物（1.5m以上）	RANGE 5	広域深度センサー/LiDAR補助
多目的用途	MIRACO	モジュール式設計/ハイブリッド光源

---

構造光技術の競合優位性

1. μm級分解能
   レーザースキャン比で3倍の点密度（例：50μm vs 150μm）

2. 高速計測
   単フレーム0.5秒の超高速キャプチャ

3. コスト効率
   産業用レーザー機の1/10～1/20コスト

4. 非侵襲計測
   ISO 10993準拠（生体適合性認証）

5. パターン最適化
   Phase-Shifting/Gray Code複合アルゴリズム

---

実用上の課題と解決策

技術的課題	エンジニアリングソリューション
環境光干渉	アクティブ同期照明（850nm赤外線+光学フィルタ）
高反射面対策	偏光フィルタ装備型スキャナーヘッド
大規模スキャン	Photogrammetryとのハイブリッド計測
特徴点不足	自己接着マーカー（直径0.5mm）の利用

---
