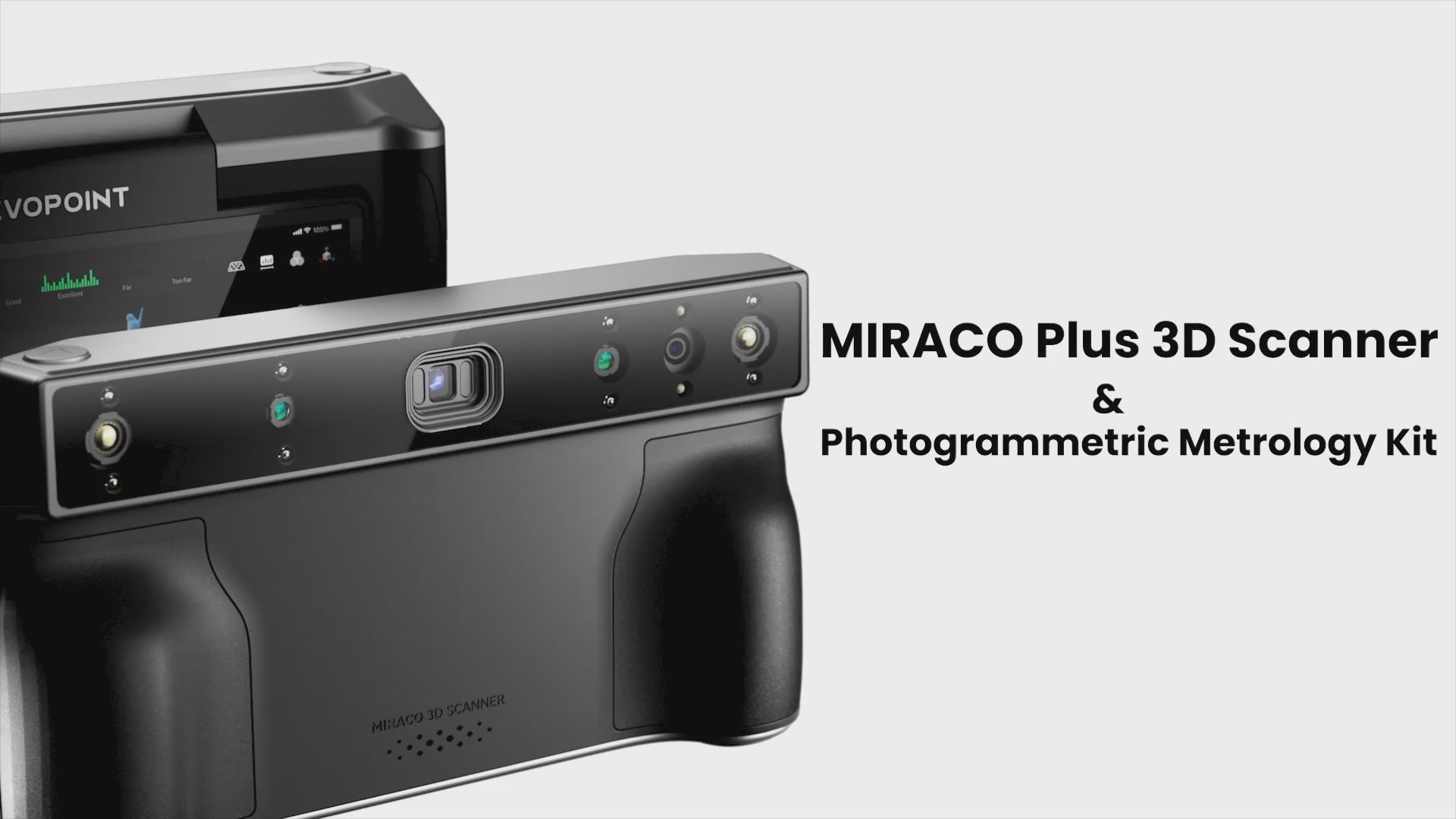

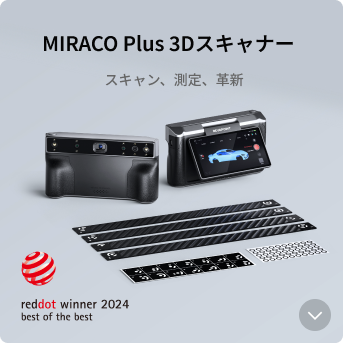

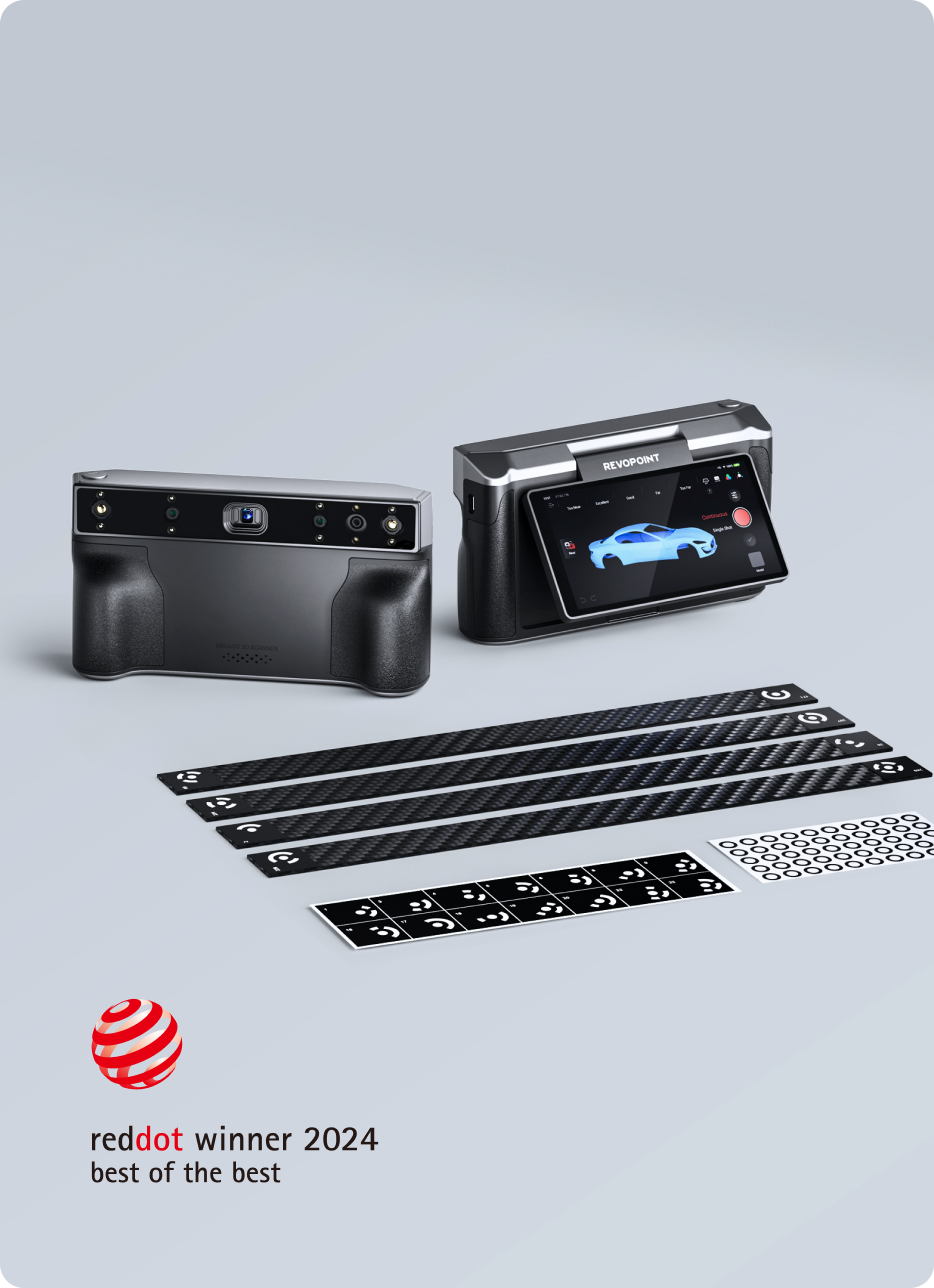

MIRACO Plus 3Dスキャナー
フォトグラメトリ機能を搭載した初のスタンドアロン3Dスキャナー
スキャン、測量、革新
オールインワンスキャン

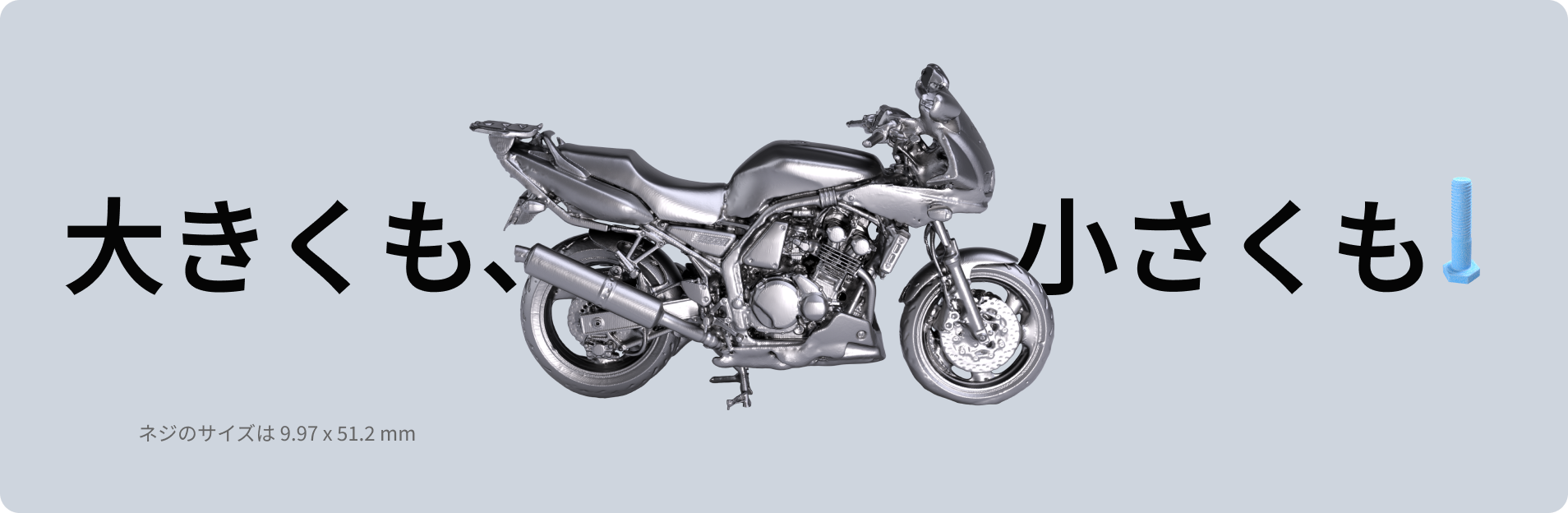

大きな物体から小さな物体までキャプチャ
MIRACO Plusを使えば、スキャンモードを自由に切り替えて、スキャンの柔軟性を最大限に引き出せます。近景モードでは、特定のエリアや小型オブジェクトの細部をしっかりと捉え、遠景モードでは、全体のオブジェクトを迅速にキャプチャできます。
オールインワンワークフロー

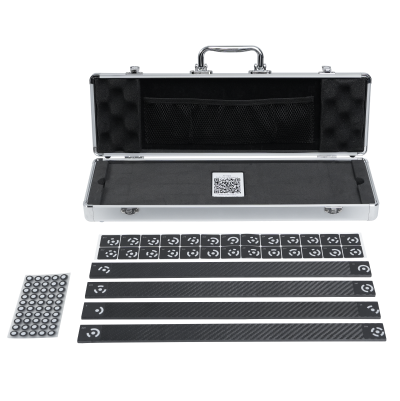

フォトグラメトリ計測キット（PMK）の2種類のコーデッドターゲット（磁着式と粘着式）、4本のマグネットカーボンファイバースケールバー、そしてMIRACO Plusの48万画素RGBカメラ、高性能ハードウェア、先進的アルゴリズムを使用して、1台のデバイスでフォトグラムメトリックモデルをキャプチャし、作成します。
ステップ1：準備
スケールバー、コーデッドターゲット、マーカーを対象物の表面またはその周辺に配置します。
ステップ2：撮影
対象物が完全に写るまで、高さや角度を変えて撮影します。
ステップ3：点群の計算と取り込み
マーカーを算出し、その後MIRACO Plus 3Dスキャナーで点群をキャプチャします。
ステップ4：処理とエクスポート
加工および編集を行い、PCに転送します。
計測グレードの3D測定

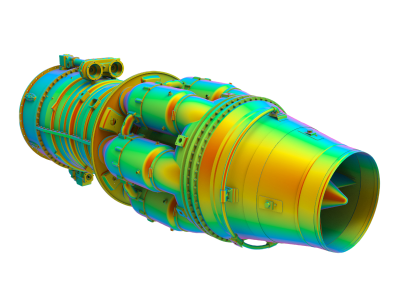

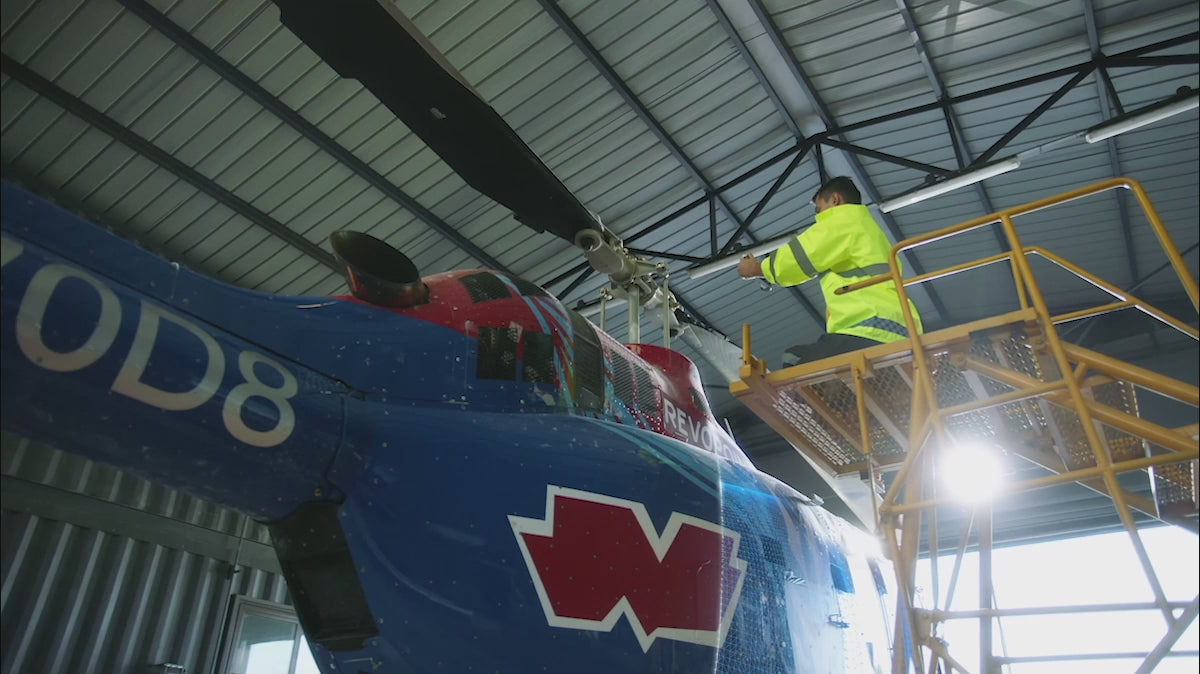

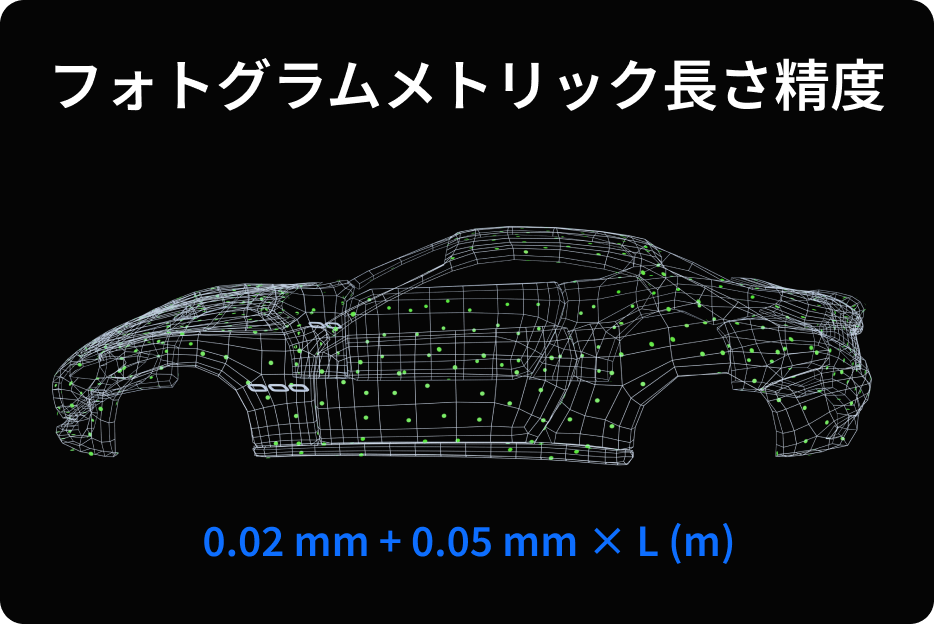

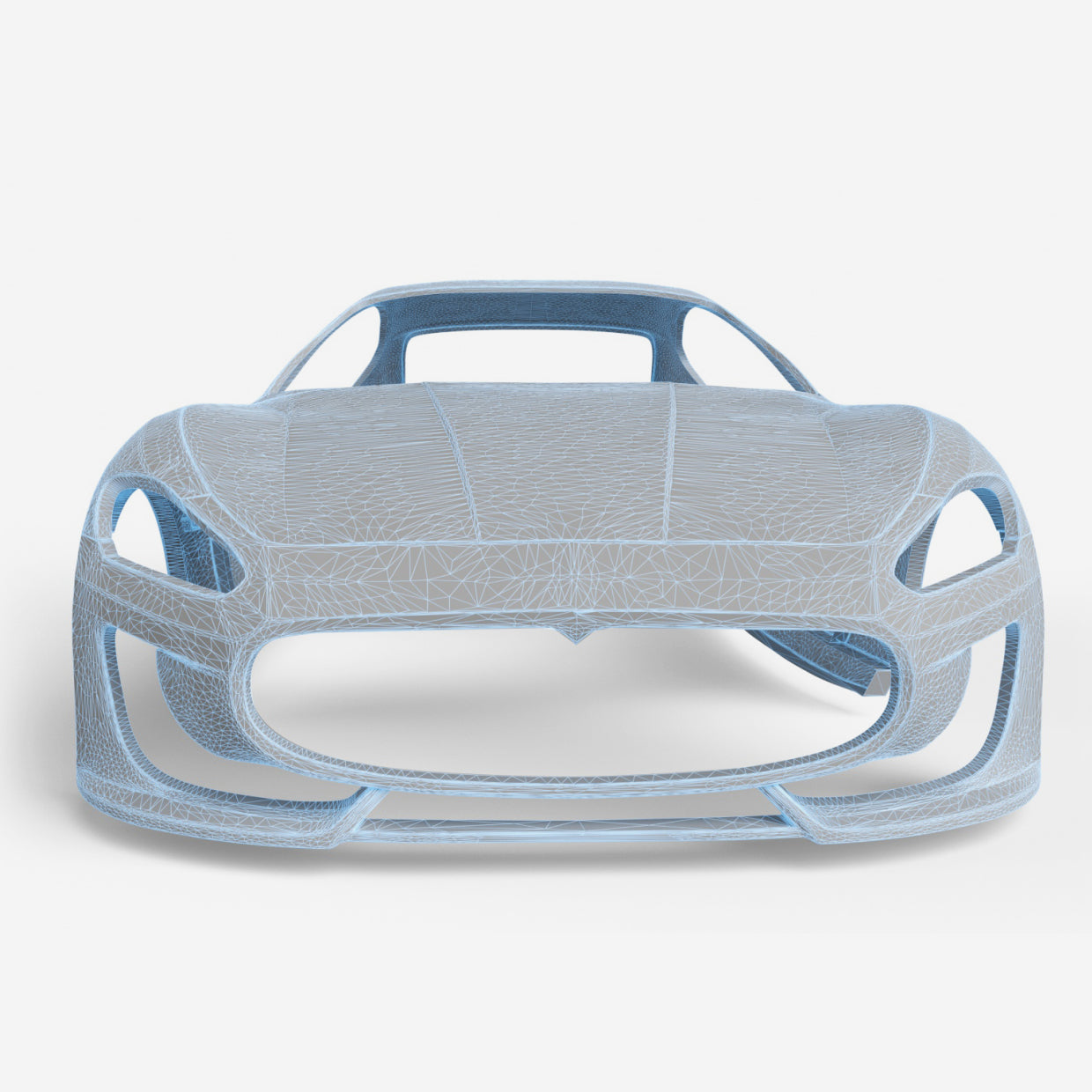

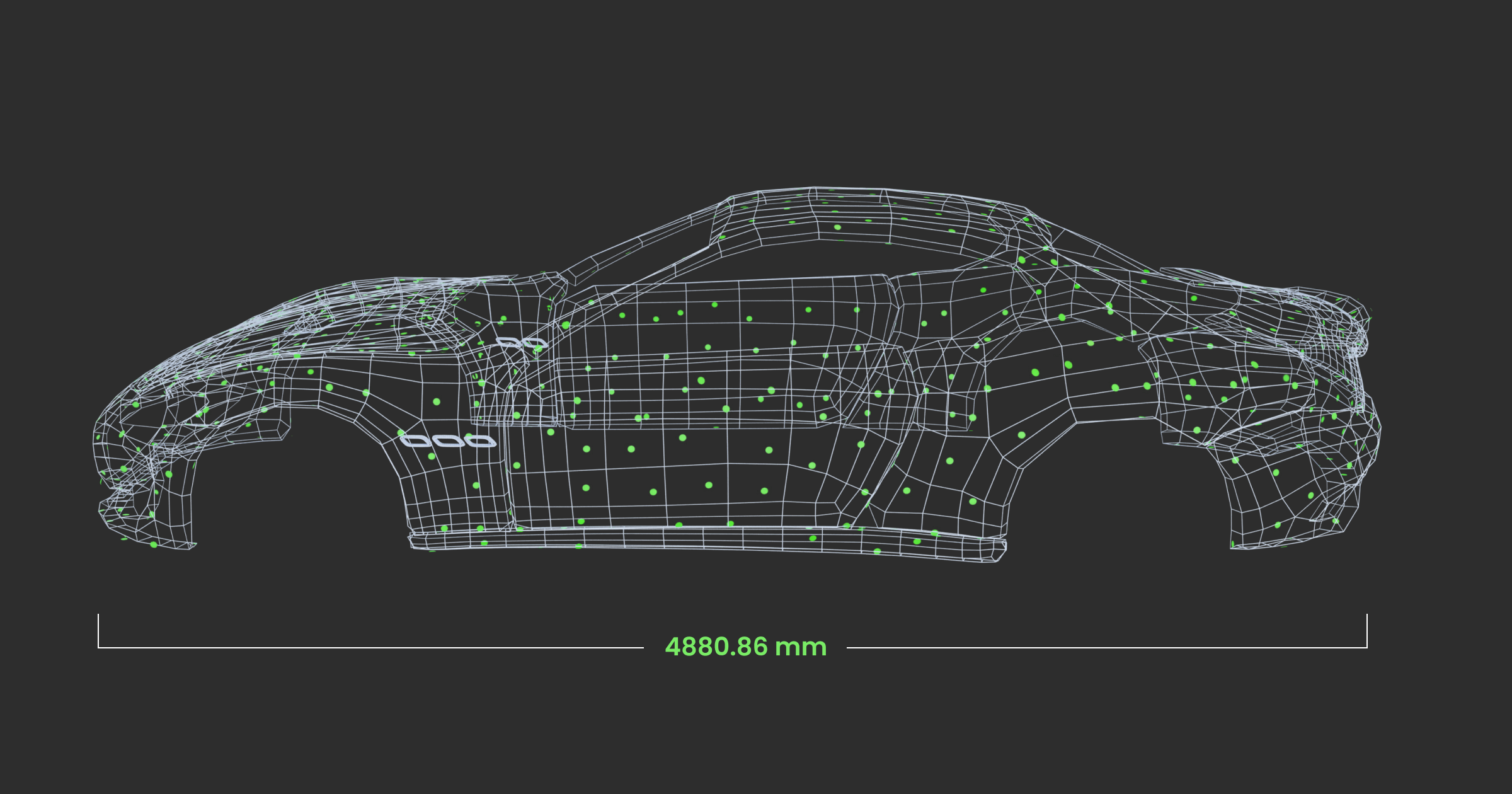

MIRACO Plusのフォトグラムメトリック機能を活用することで、自動車、船舶や航空機の部品、機械などの大型オブジェクトの計測グレード3Dモデルを作成できます。最大0.02 mm + 0.05 mm/mの優れた長さ測定精度を実現します。
MIRACO Plusの高精度キャリブレーションボードにより、20ミクロン以内で保証される20%向上した*精度で、より細かなディテールをキャプチャします。

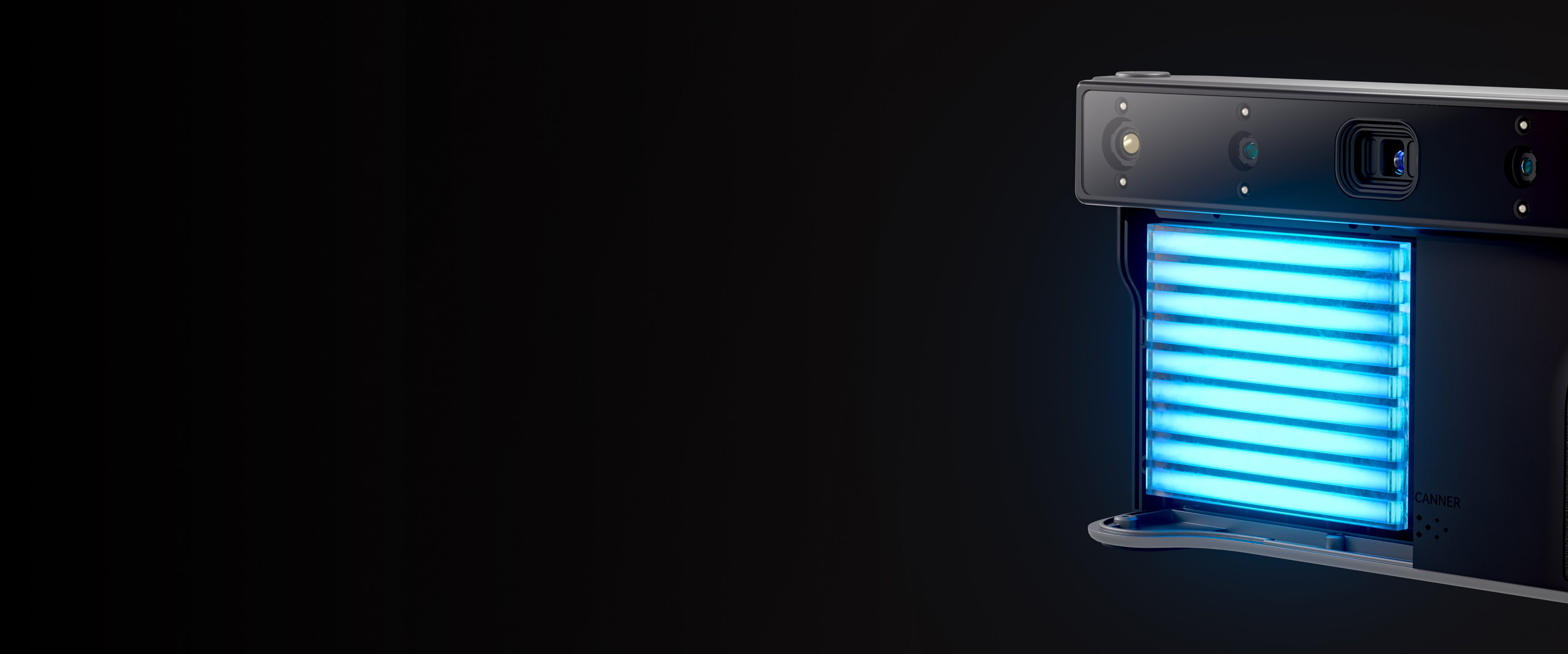

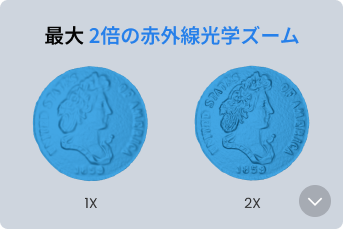

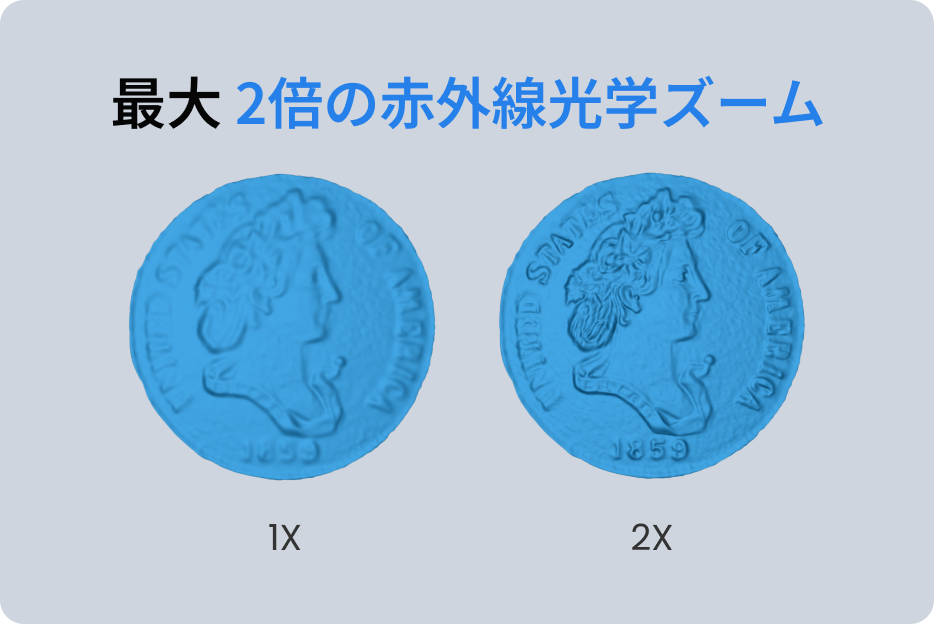

MIRACO Plusの1.5倍および2倍の赤外線光学ズームを使用してノイズを減らし、滑らかさを向上させ、さらに細かなディテールをキャプチャし、高解像度の構造化光を実現します。
2つのスキャンモード
シングルショットモードのシングルフレームキャプチャにより、操作が難しい環境でのスキャンが容易になり、点群の重複を減少させ、精度が向上します。

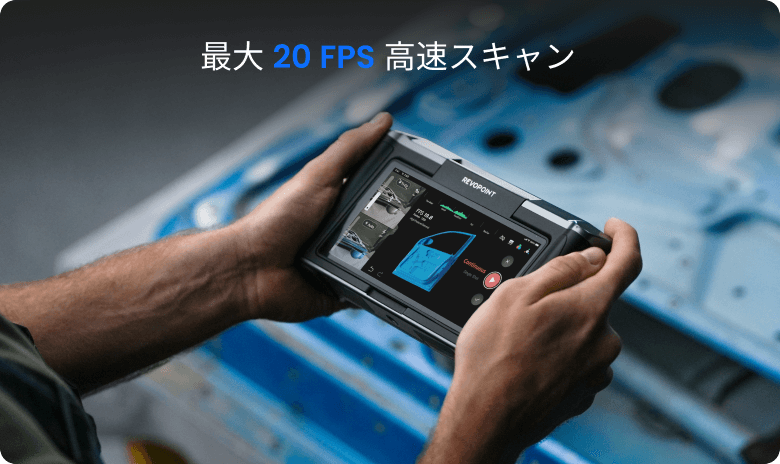

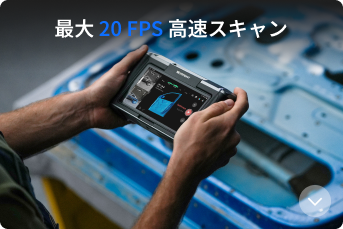

最大20 fpsのスキャン速度で効率的にオブジェクトをキャプチャできます。

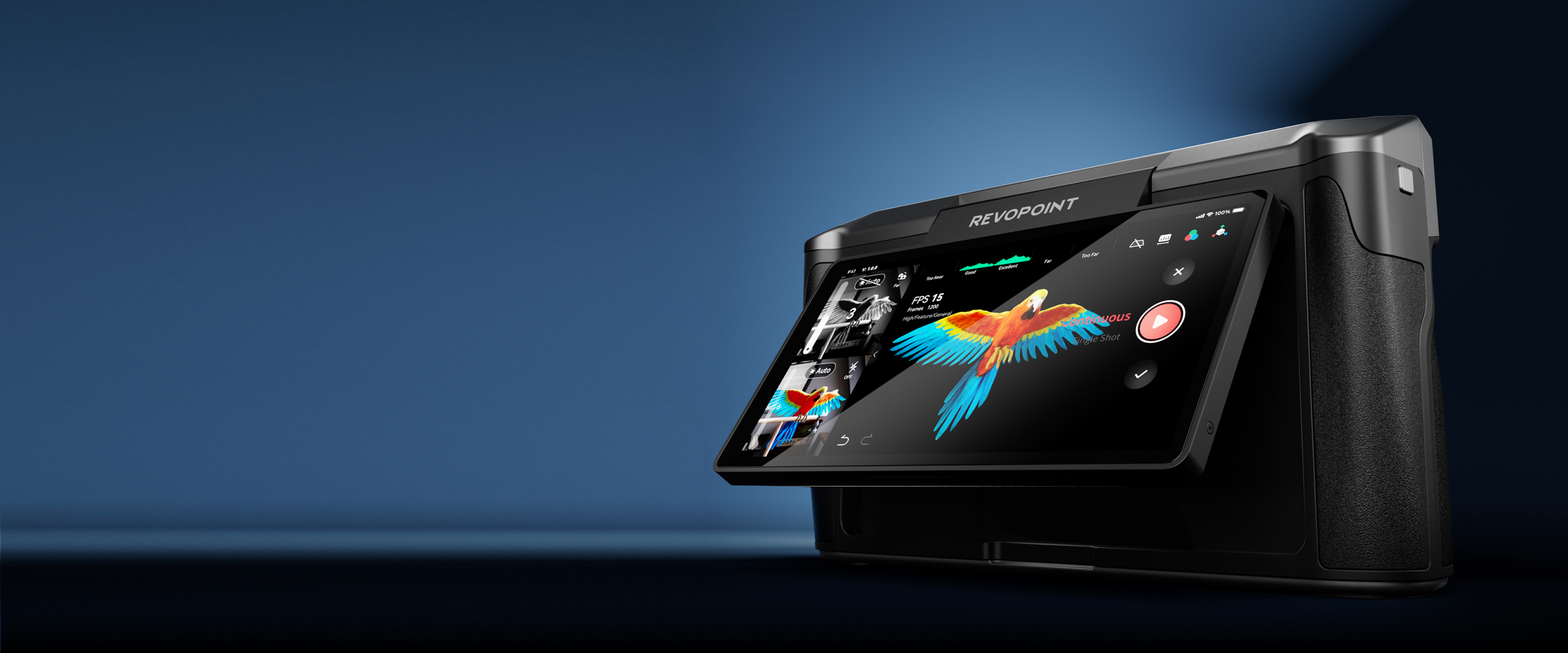

180° 調整可能なスクリーン
画面サイズ
目を引く色
MIRACO Plusの48メガピクセルRGBカメラを使用して、目を引くカラフルな3Dモデルを作成します。
大容量で高性能
8コア2.4GHz CPU
256 GBハードドライブ
最大8,000フレーム
のカラースキャン
最大10,000フレーム
のカラーなしスキャン
ケーブル不要、PC不要
MIRACO Plusの超高速Wi-Fi 6または簡単に接続できるUSB Type-C接続を通じて、スキャンを迅速かつ便利に転送します。

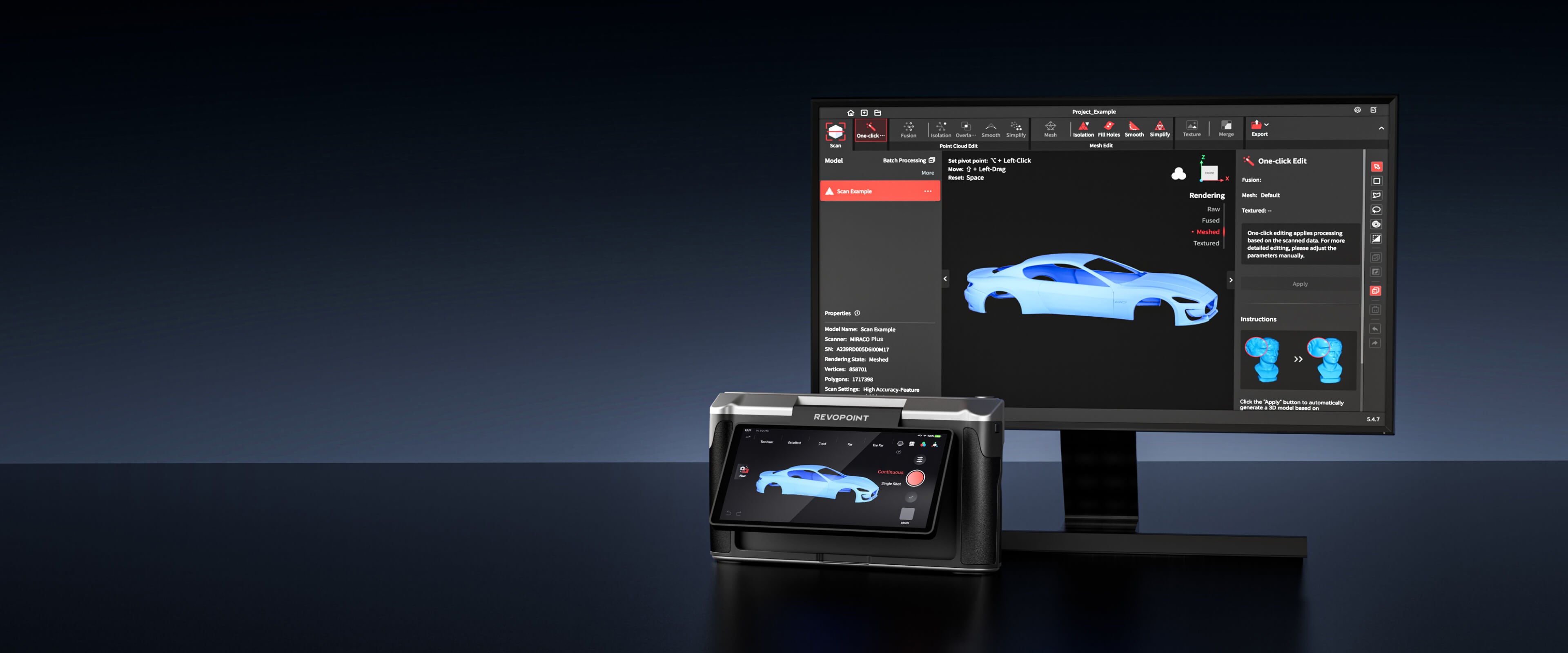

USB Type-CからHDMIアダプターやDPポートを介してMIRACO Plusをテレビやモニターに接続し、便利に3Dモデルを確認したりプレゼンテーションを行ったりします。
スキャンから処理、編集、マージまでMIRACO Plusで行い、真に多用途なスキャン体験を実現します。
ワンタップ編集
点群編集
メッシュ編集
各オブジェクトのトラッキング方法
穴埋め
PLY、OBJ、STL、ASC、3MF、GLTF、FBX形式でエクスポート
口コミ&評価
“MIRACO Plus 3D Scanner,what the company claims to be the “world’s first” is a comprehensive 3D scanning and photogrammetric metrology solution and features advanced technology to capture large objects with high accuracy...”
“The MIRACO Plus 3D Scanner stands out for its high-resolution photogrammetric metrology, which significantly improves the accuracy of coordinate measurements for large objects...”
“Revopoint,has released its first metrology-grade photogrammetric system, consisting of the MIRACO Plus 3D Scanner and a Photogrammetric Metrology Kit – offering high-accuracy 3D measurements for a diverse array of objects...”

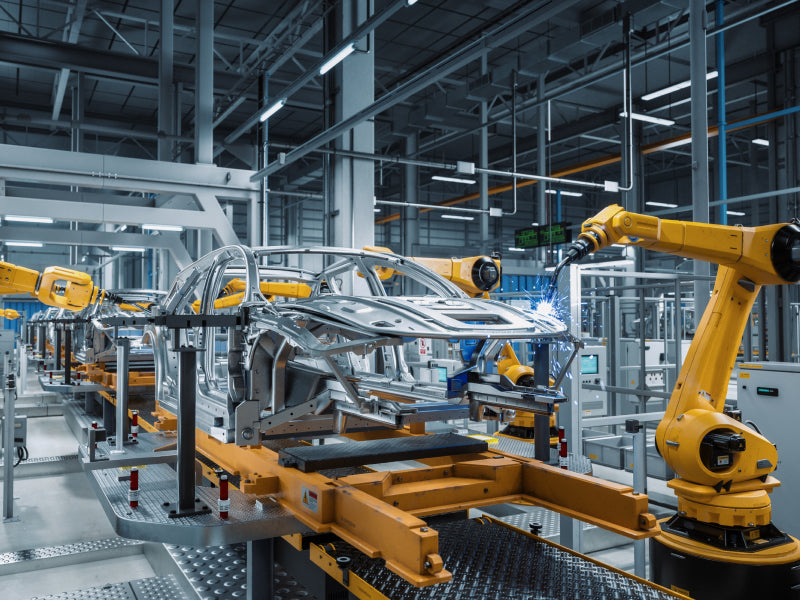

専門的応用例

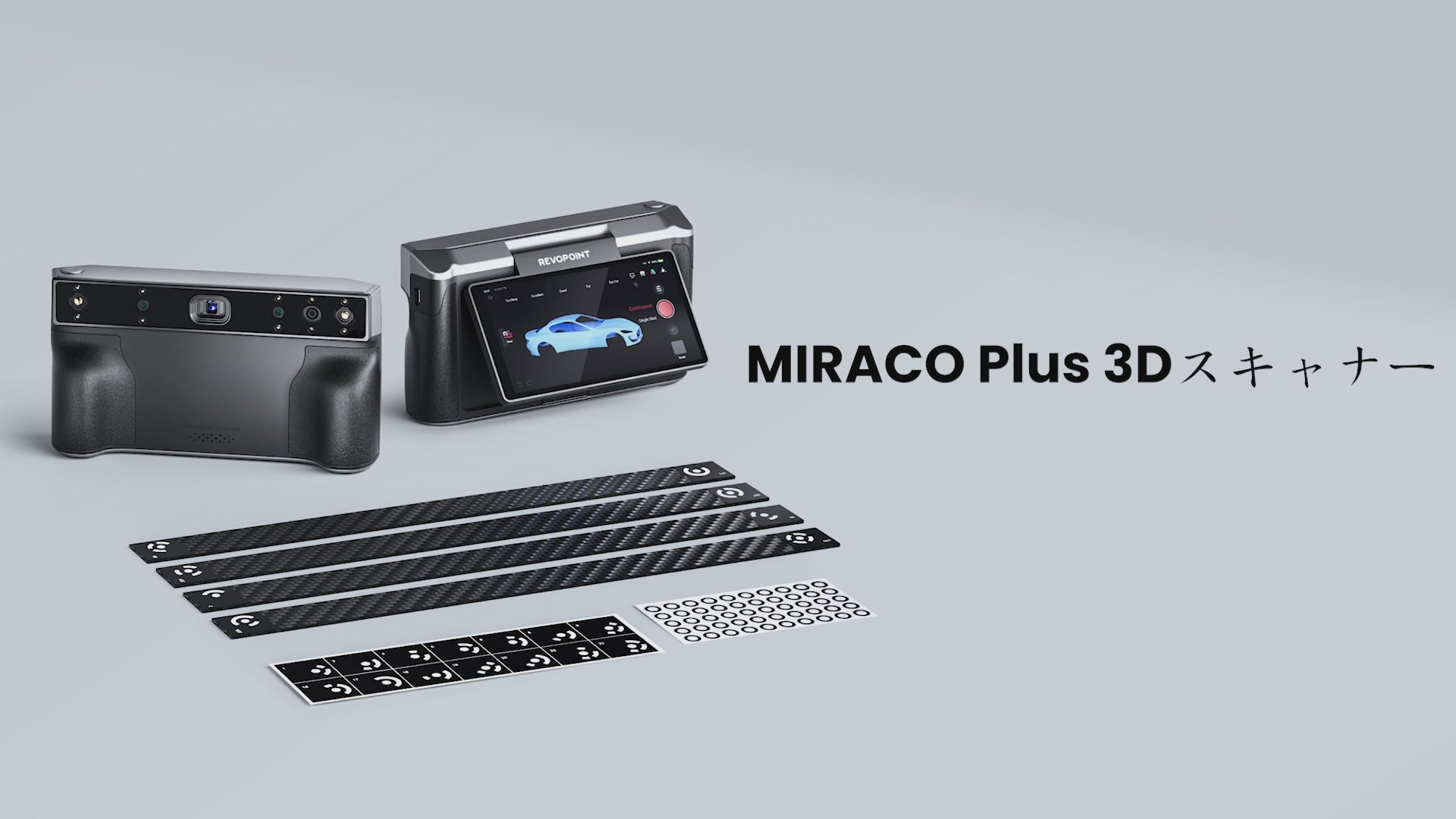

パッケージ内容

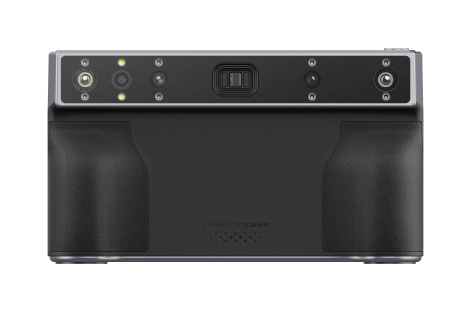

MIRACO Plus 3Dスキャナー

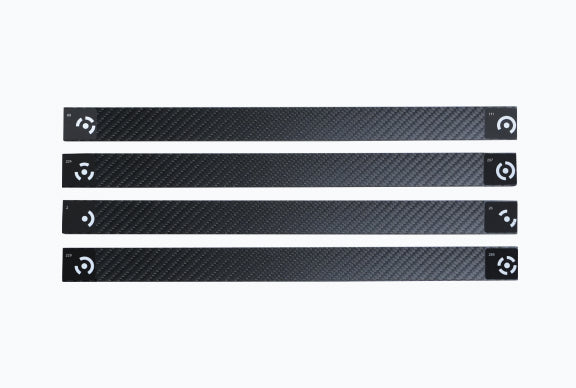

スケールバー × 4

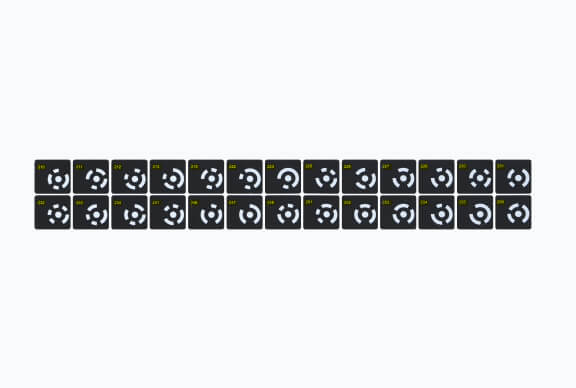

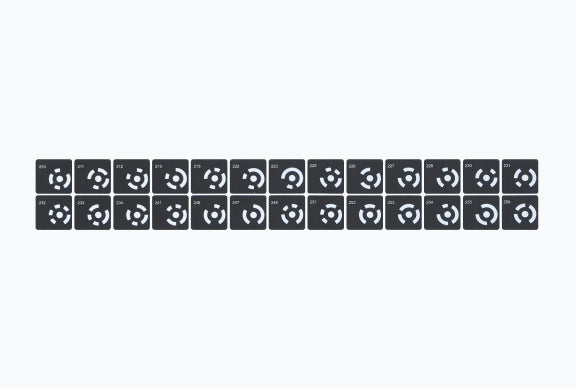

コーデッドターゲット（磁着式）
コーデッドターゲット（粘着式）

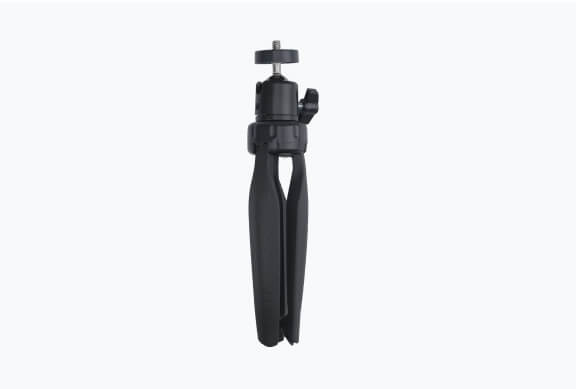

三脚

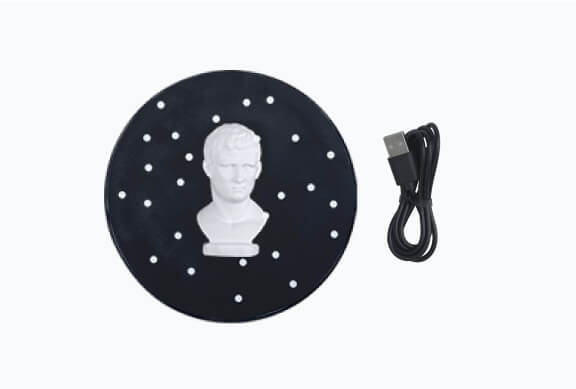

ミニターンテーブル、サンプル彫像 & マーカーパッド

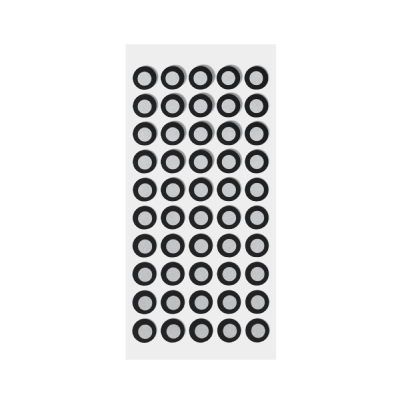

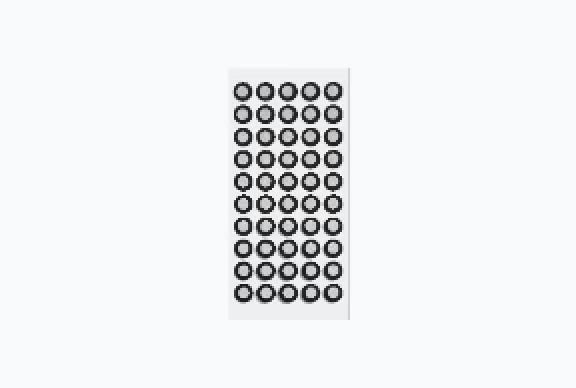

マーカー

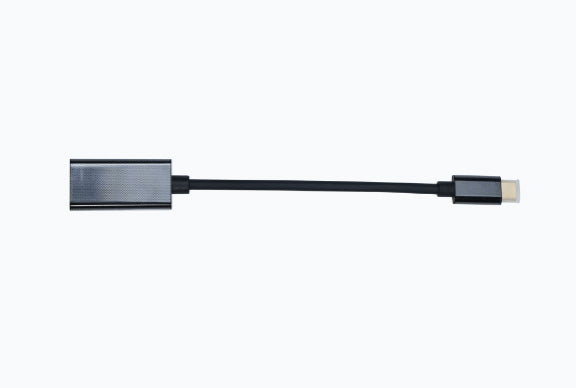

USB Type-C to HDMIアダプター

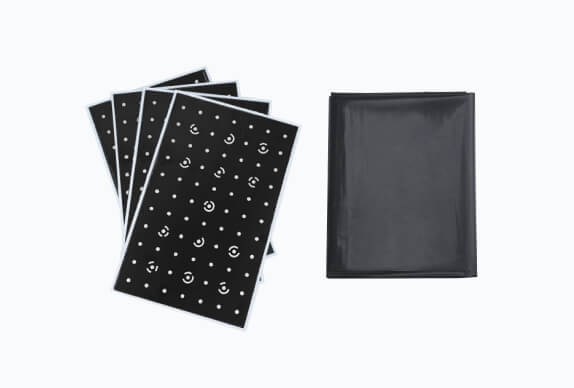

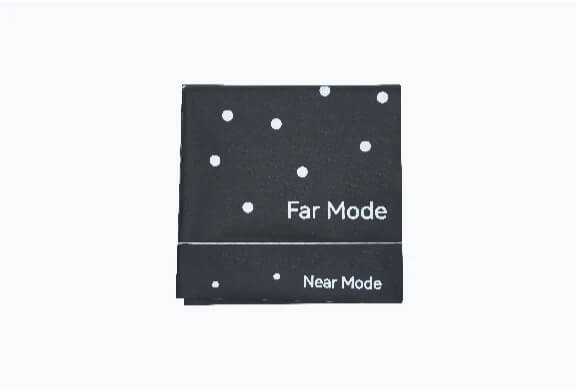

遠景モード用キャリブレーションボード×4

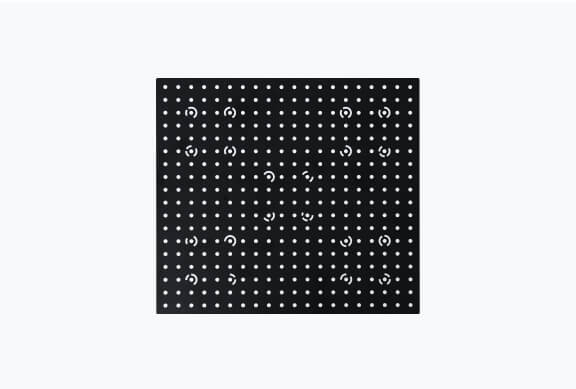

近景モード用キャリブレーションボード
マジックマット×2

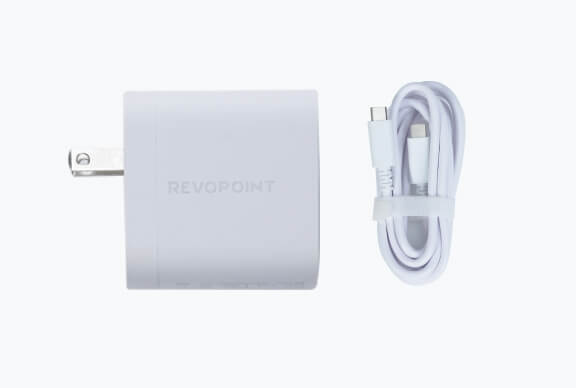

デュアルUSB Type-Cポート搭載65w電源アダプター

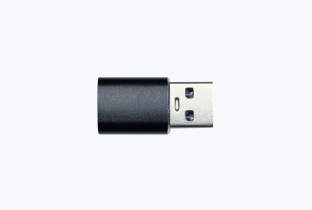

USB Type-A to Type-C アダプター

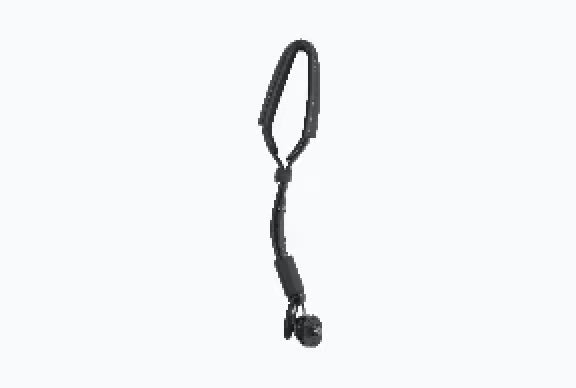

リストストラップ
収納バッグ
1.アダプターは国や地域によって異なる場合があります。
2.コーデッドターゲットセット（磁着式と粘着式）がそれぞれ208個含まれています。
3.コーデッドターゲットセットを組み合わせたり、他のPMKセットのコーデッドターゲットと混ぜたりしないでください。
仕様
製品名
MIRACO Plus 3Dスキャナー
技術
クアッドカメラ、赤外線構造光、光学ズーム、
超高解像度フォトグラメトリ計測

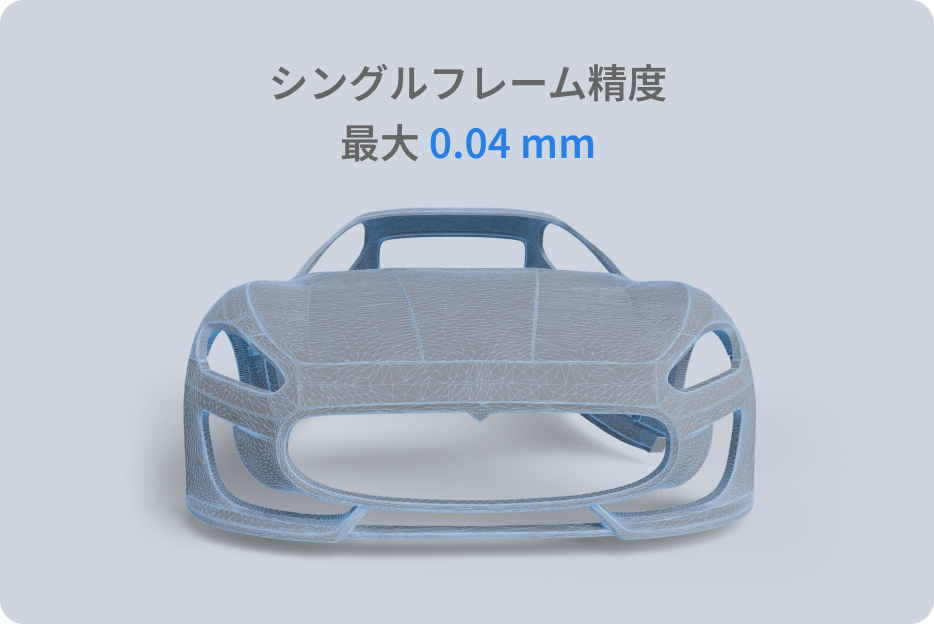

シングルフレーム正確度
最大0.04 mm
シングルフレーム精度
最大0.02 mm
フォトグラムメトリック長さ精度
0.02 mm + 0.05 mm × L (m)
(Lは最大測定距離（单位：メートル）)
電源供給
内部 5000 mAh
ストレージ
256 GB eMMC
メモリ
32 GB DDR4 メモリ
スキャン速度
最大20 fps
融合点距離
最大0.05 mm
シングルスキャン範囲(最小距離）
28 × 53 mm (距離100 mm)
シングルスキャン範囲(最大距離)
975 × 775 mm（距離1000 mm）
スキャン方式
スタンドアロン手持ち＆据え置き＆フォトグラメトリ
動作距離
100‐1000 mm
最小スキャンサイズ
10 x 10 x 10 mm
最大スキャンサイズ
4 x 4 x 4 m
補助照明
赤外線フィルライト、ホワイトフラッシュLED
画角(高さ×幅)
近40×30°、遠56×42°
CPU
8コアARM A76、2.8 GHz、Mali G52 GPU
位置センサー
9軸IMU
本体重量
750 g
本体寸法（長さ×幅×高さ）
200 x 50 x 110 mm
トラッキング方式
特徴、マーカー、全域マーカー
ボタン
2
接続ポート
USB Type-C
出力電圧
DC 11V/5A、65W急速充電対応
Wi-Fi
6
Bluetooth規格
4.1
特殊オブジェクト
透明、暗い、反射する対象物をスキャンする際にスキャンスプレーを使用
RGBカメラ解像度
4800万画素
3Dプリント用データ出力
可
出力フォーマット
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
スキャナー校正
可
対応アクセサリー

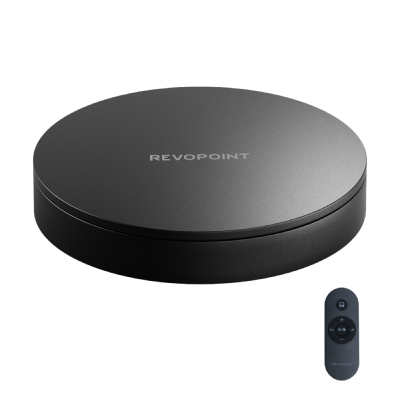

大型ターンテーブ、二軸ターンテーブル、
ハンドヘルドスタビライザー
対応OS
Windows 10/11（64ビット）、macOS 11.0以上
3D光源
クラス1赤外線（目にセーフ）
後処理の最小PC要件
macOS
CPU: M1 Pro以上; RAM ≥ 8GB
Windows
CPU: Intel i7 12世代以上; RAM ≥ 16GB
後処理の推奨PC要件
macOS
CPU: M3以上; RAM ≥ 8GB
Windows
CPU: Intel i9 11世代以上; RAM ≥ 32GB
