フォトグラメトリ計測キット

  • 画像

フォトグラメトリ計測キット:高精度3D測定(MIRACO Plus専用)

セール価格¥55,800

1.フォトグラムメトリック長さ精度0.02 mm + 0.05 mm × L (m)
2.大型オブジェクトに最適化
3.1つのデバイスでフォトグラムメトリックデータをキャプチャおよび処理
4.軽量でポータブル


フォトグラメトリ計測キット

* MIRACO Plus専用

フォトグラメトリ計測キット(PMK)は、検査やリバースエンジニアリング、さまざまな測定アプリケーションに対応した計測グレードの3Dモデルを簡単に作成できます。MIRACO Plus 3DスキャナーはPMKと連携し、オールインワンのキャプチャおよび処理機能を提供します。

軽量でポータブル

フォトグラムメトリック長さ精度

0.02 mm + 0.05 mm × L (m)

大型オブジェクトに最適化

1つのデバイスでフォトグラムメトリックデータをキャプチャおよび処理

特徴

計測グレードの精度

自動車や船、航空機の部品、機械などの大型オブジェクトの計測グレードの3Dモデルを作成します。最大精度0.02 mm + 0.05 mm × L (m)の印象的なフォトグラムメトリック長さ精度を実現します。

Features

オールインワンワークフロー

PMKとMIRACO Plusが組み合わさることで、MIRACO Plusの48万画素RGBカメラ、強力なハードウェア、先進的なアルゴリズムを活用したシームレスなフォトグラムメトリックキャプチャおよび処理体験を実現します。

Features

軽量でポータブル

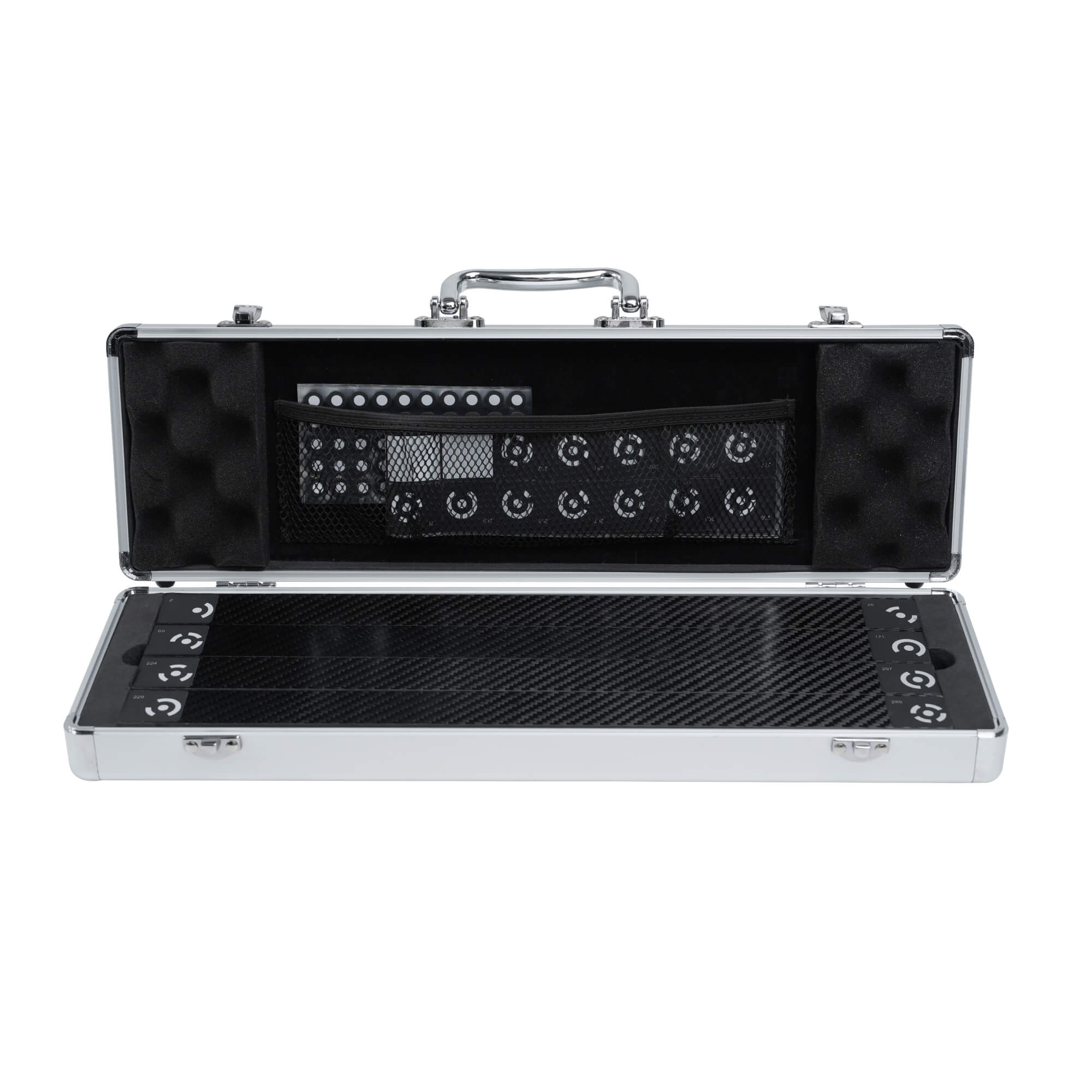

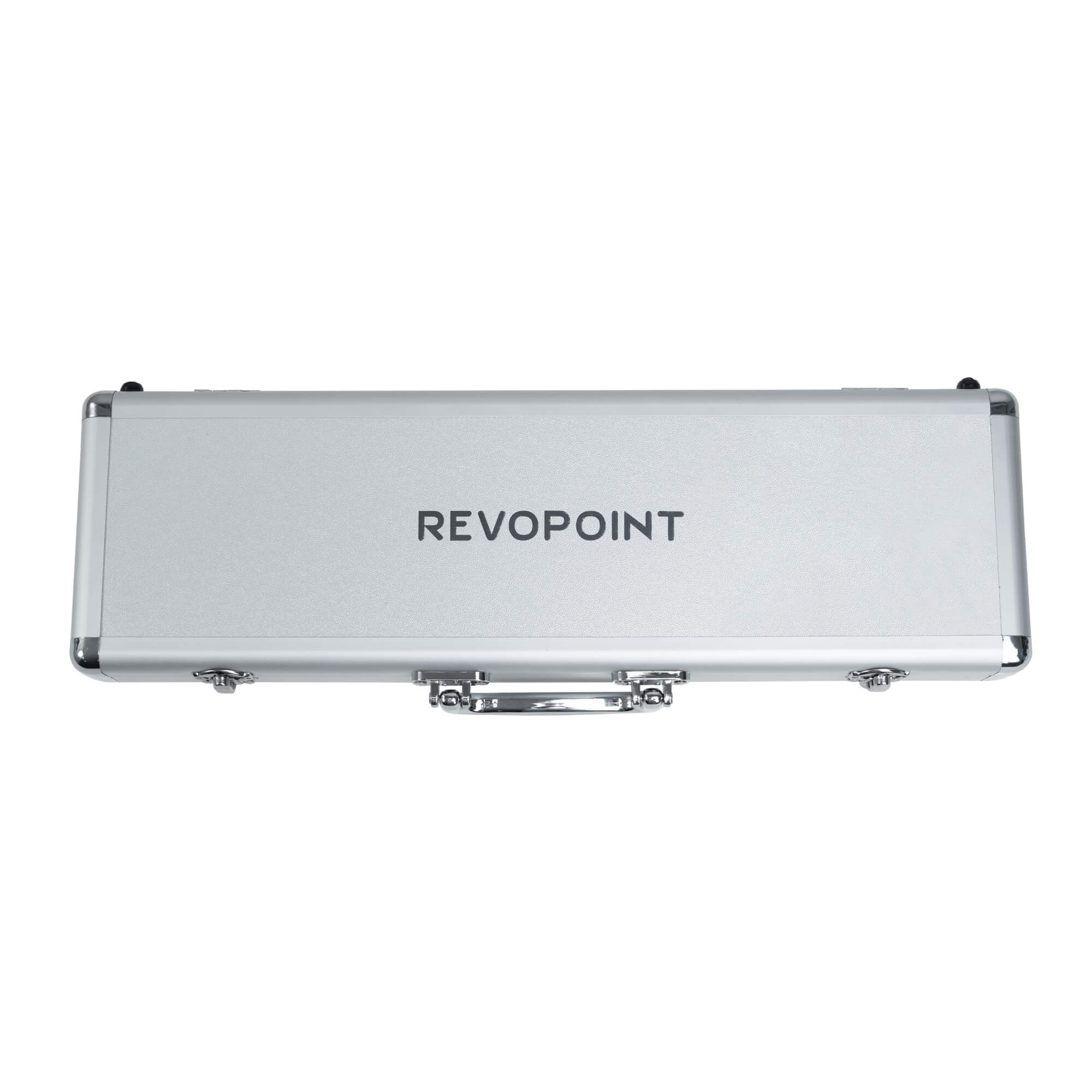

PMKは、4本の磁着式高精度カーボンファイバースケールバー、2セットのコーデッドターゲット(粘着式×208、磁着式×208)、および500個のマーカーを安全に収納できるスマートなアルミ製キャリーケースに入っています。

Features

複雑なオブジェクトをキャプチャ

ハイブリッドフォトグラメトリでは、ユニークなコーデッドターゲットを使用してポイントの座標を特定し、高コントラストマーカーを利用して表面積のカバレッジを向上させ、柔軟なキャプチャ機能を実現します。

Features

フルワークフロー統合

MIRACO PlusからPCにWi-FiまたはUSB-C経由でフォトグラムメトリックモデルを簡単に転送し、サードパーティソフトウェアにスムーズにインポートできます。

プロフェッショナル応用例

安全点検、メンテナンスおよび修理

工作物の構造解析、設計検証、定期メンテナンス、重機、船舶や航空機の部品、その他の大型設備の修理計画を実施します。

産業製造

大型アイテムの正確な3D測定によるラインスキャンで、組み立て精度、効率、製品品質を向上させます。生産ラインスキャンを活用して、組み立てや生産効率、製品品質を向上させましょう。

品質検査と管理

大型産業機器の生産における欠陥や偏差を迅速に特定します。大きな鋳造品がサイズや形状の要件を満たしていることを、正確な3D測定と設計図を比較することで確認します。

産業デザイン

生成されたデータを使用して、大型製品の迅速なプロトタイピングを行い、外観や構造を洗練させ、デザインの精度と効率を向上させ、設計サイクルを短縮します。最終製品を検証し、設計の期待に応えるよう改善します。

効率的なワークフロー

ステップ1:準備

スケールバー、コーデッドターゲット、マーカーを対象物の表面またはその周辺に配置します。

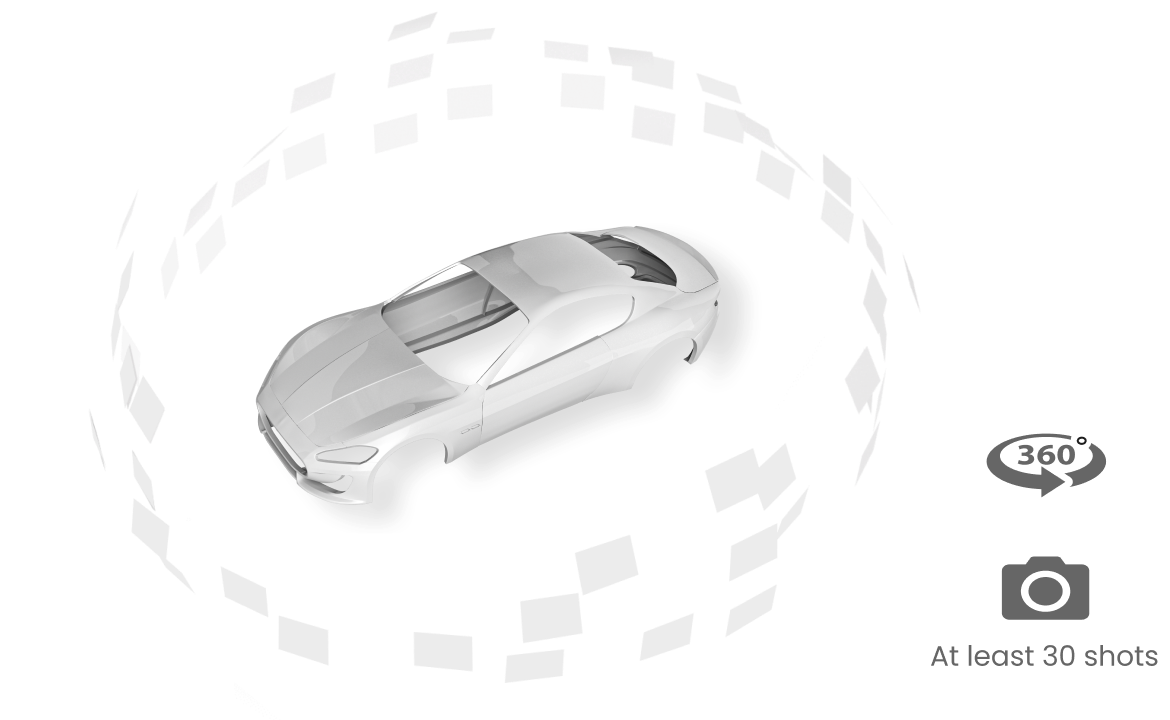

ステップ2:撮影

対象物の高さや角度を変えながら、完全に収めるまで撮影します。

ステップ3:点群の計算と取り込み

マーカーを算出し、その後MIRACO Plus 3Dスキャナーで点群をキャプチャします。

ステップ4:処理とエクスポート

加工および編集を行い、PCに転送します。

パッケージ内容

スケールバー

コーデッドターゲット

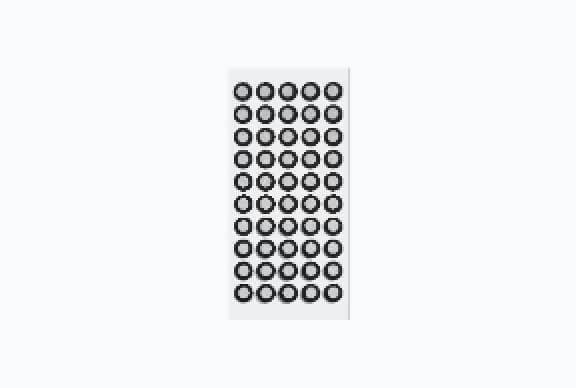

マーカー

ツールボックス

完全仕様

品名

フォトグラメトリ計測キット

同梱品

スケールバー ×4、コーデードターゲット ×2、マーカー ×500、ツールボックス ×1

1)スケールバー

材質

カーボンファイバー

サイズ

400 × 30 × 4 mm

重量

340 g(85 g × 4)

取り付け

磁着式

2)コーデッドターゲット

直径

5 mm

サイズ

22 × 22 mm

数量

コーデッドターゲット(粘着式):208個 / コーデッドターゲット(磁着式):208個

3)マーカー

サイズ

内径:6 mm 外径:10 mm

4)ツールポックス

材質

アルミ合金

重量

700 g

サイズ

450 × 161 × 53 mm
