ネジから車まで、Revopoint MIRACOは先進的な「近景モード」と「遠景モード」であらゆる物体をスキャンできます。ただし、MIRACOの性能を最大限に活かすためには、両モードの最適な使い方を理解する必要があります。
遠景モード
● 最遠距離でのシングルスキャン範囲: 1000mmで975×775mm
● シングルフレーム精度: 最大0.3mm
● 対応物体: 大型車部品、車両、彫像など（モデル例はこちら）
近景モード
● 最近距離でのシングルスキャン範囲: 100mmで28×53mm
● シングルフレーム精度: 最大0.05mm
● 対応物体: ネジ、歯型、小型工業部品など（モデル例はこちら）
では、これらのモードをどう使い分け、効果を最大化するのか？具体的なスキャン手順をご紹介します。
大型物体のスキャン（例：車のバンパー）
準備
スキャン設定で「精度」「アライメント」「物体タイプ」「カラースキャンの有無」を選択します。
深度カメラの露光を手動/自動で調整。カラースキャン時はRGBカメラの露光とホワイトバランスも設定します。
スキャン手順
（遠景モード）
MIRACOを遠景モードに設定し、距離表示が「Excellent」または「Good」であることを確認。
バンパーに沿って安定した速度でスキャナーを移動。
終了後、一時停止して点群モデルを確認し、「√」をタップしてポスト処理（点群融合・統合・穴埋め）を実行。

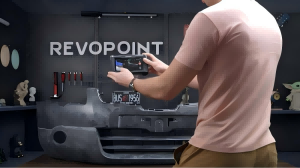

(遠景モードでのスキャン距離）
小型物体のスキャン（例：歯）
準備
振動を防ぐため、ポータブルターンテーブルまたはデュアルアキシスターンテーブルを使用。
スキャン手順（近景モード）
ターンテーブル上に物体を固定し、ターンテーブルをオンにします。MIRACOで近景モードを選択し、スキャン設定や深度カメラの露光を調整してからスキャンを開始します。ターンテーブルが一回転するのを待ち、点群モデルの完成度を確認します。期待通りであれば、スキャンを確定しモデルをポスト処理します。
中型物体のスキャン（例：クジラの置物 推奨アクセサリー :
中型物体のスキャンでは、特定のニーズに応じてMIRACOの遠景モードまたは近景モードを使用できます。
遠景モードの使用
最終的な3Dモデルで細部の精度がそれほど重要でない場合は、遠景モードを選択します。遠景モードを使用すると、近景モードよりもスキャンがかなり速く完了します。
(広いスキャンエリア）
近景モードの使用
細部まで高精度にキャプチャする必要がある場合は、近景モードを選択します。ただし、近景モードのキャプチャ範囲が小さいため、スキャンには時間がかかり、操作が難しくなることに注意してください。
(一番上でスキャンを開始）
(詳細)
スキャン中に遠景モードと近景モードを切り替える方法（例：人体スキャン）
人をスキャンする際、顔など特定の部分を高品質でキャプチャし、胴体や脚部はより速くスキャンするために、スキャンプロセス中に遠景モードと近景モードを切り替える必要があります。
まず、MIRACOのスキャン設定を選択し、近景モードで頭部を上からスキャンします。自動露光を使用している場合は、スキャナーを安定させてゆっくりと移動させます。手動露光の場合は、状況に応じて速度を調整しますが、距離と露光の変化を注意深く監視します。
髪と顔周辺のスキャンが完了したら、肩の部分を近景モードでスキャンします。頭部と肩のスキャンが終わったら、スキャンを一時停止し、遠景モードに切り替えます（距離を「Good」または「Excellent」に再調整することを忘れずに）。スキャナーを以前にスキャンした肩の部分に向けます。そうしないと、MIRACOは頭部との接続を認識できません。その後、スキャンを再開します。
肩の部分からスキャンを開始するときにトラッキングが一時的に失われることがある（画像参照）ですが、これは一時的なものです。安定した姿勢と最適なスキャン距離を保つことで、スキャナーは再びトラッキングを取得します。特徴がはっきりしているほど、トラッキングを迅速に回復します。
体と脚部のスキャンが終了したら、モデルを確認し、ポスト処理を行います。
まとめ
大型物体: 便利さとスピードのために遠景モードを推奨します。高い精度と詳細が必要な場合は、近景モードも使用できます。
小型物体: 高精度で豊かな詳細な3Dモデルを作成するために近景モードを使用します。
中型物体: ニーズに応じて選択できます。遠景モードはオブジェクトを迅速かつ便利にキャプチャし、近景モードは高い精度と豊かな詳細を保証します。
スキャン中のモード切り替え: 両モードで重複領域を作成し、スキャナーがシームレスにトラッキングを続けられるようにします。
スキャンを助けるツール
ポータブルターンテーブル、２軸ターンテーブル、大型ターンテーブル、マーカー。
これらのスキャンを実際に見るには、ビデオをご覧ください。
